ToolDrives - Vorschubeinheit

Vorschubeinheiten

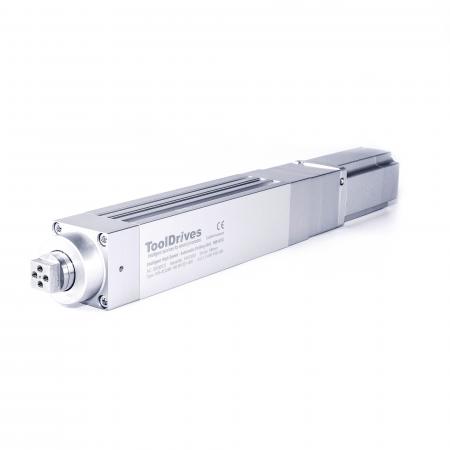

Linear Feed Unit

Die Linear Feed Unit sorgt immer für den richtigen Vorschub und eine genaue Zustellung der Bearbeitungsmodule. Die LFU mit einem integrierten Kugelgewindeantrieb inklusive der Führung, ermöglicht große Vorschubkräfte und eine hohe Positionier- und Wiederholgenauigkeit. Die Rotationsbewegung der Gewindelspindel wird in eine lineare Bewegung des Druckrohres umgewandelt an dem die Modul-Adapterplatte montiert wird.

Weitere Ansichten

Produkthighlights

  1. Einfache Adaption

    Die kompakte Beschaffenheit der LFU ermöglicht eine einfache Adaption in bestehende Maschinenkonzepte und Anlagen.

  2. Baukastenprinzip

    Das ToolDrives System ermöglicht durch das normierte Adapter-System den Anbau unterschiedlicher Aggregate zwischen 50 - 300 mm.

  3. Geschwindigkeit & Genauigkeit

    Geschwindigkeiten bis zu 1000 mm/sek. und hohe Positioniergenauigkeit bringen Ihre Applikation auf den Punkt.

Produktbilder

ToolDrives - Vorschubeinheit
ToolDrives - Vorschubeinheit

Technische Daten

Modultyp Linear Feed Unit LFU 60
Druckrohr mit Anbauflansch mm 30
Arbeitshub mm 50/100/200/300
Spindelsteigung mm 10 (5 auf Anfrage)
Spindeldurchmesser mm 16
Genauigkeiten mm 0,05 auf 300
max. Axialspiel mm 0,04
Dyn. Vorschubkraft N 1200
Stat. Vorschubkraft N 1800
Vorschubgeschwindigkeit m/sek. 0,7
Beschleunigung m/s2 8
Leistung W 350
Nennstrom A 1,4
Spitzenstrom A 5,8
Motornennspannung V 190
max. Drehzahl rpm 5000
max. Drehmoment nM 2,5

Downloads

Weitere Produktdetails finden Sie in unseren zugehörigen Datenblättern.

Betriebsanleitung
