ToolDrives - Bearbeitungsaggregat mit Ausstelleinheit

Bearbeitungsaggregat

Ausstellmodule mit pneumatischem 50 mm Hub

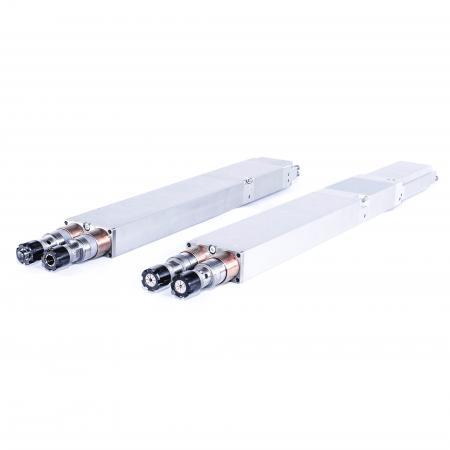

Die Bearbeitungsmodule dieser Reihe verfügen über zwei unabhängig voneinander aussteuerbare Werkzeugspindeln im 32mm Raster mit 50mm Hub. Damit können Sie das Bohrbild schnell und variabel anpassen, weshalb sich die Austellmodule perfekt für die Bearbeitung im Stationärbereich eignen. Zudem haben Sie die Möglichkeit neben der Ausführung mit externen Ventilen, eine mit integrierter Ventiltechnik zu wählen, die den Installationsaufwand extrem vereinfacht.

Weitere Ansichten

Produkthightlights

  1. Vorlegen

    Nur der Bohrer der aktuell für die Bearbeitungsaufgabe benötigt wird kann über den pneumatischen Vorlegehub vorgesteuert werden. Nicht benötigte Spindeln bleiben eingefahren.

  2. Ansteuern & Überwachen

    Das Vorsteuern wird über externe Pneumatik-Ventile oder über integrierte eingebaute Ventile ausgeführt. Bei installierter LCM-Sensorik wird die Spindelposition überwacht und an die Steuerung übergeben.

  3. Bearbeiten

    Den Vorschub der Bohreinheit in das zu bearbeitende Material erledigt die ToolDrives Linear Feed Unit oder die Z-Achse des CNC Bearbeitungszentrums.

Produktbilder

ToolDrives - Bearbeitungsaggregat mit Ausstelleinheit
ToolDrives - Bearbeitungsaggregat mit Ausstelleinheit
ToolDrives - Bearbeitungsaggregat mit Ausstelleinheit
ToolDrives - Bearbeitungsaggregat mit Ausstelleinheit
ToolDrives - Bearbeitungsaggregat mit Ausstelleinheit

Technische Daten

ohne Ausstellung mit Ausstellung
Modultyp BV032-01-000 BV032-02-000 BV032-01-050 BV032-02-050
Motorart Drehstromsynchronmotor
Motordrehrichtung Linkslauf (im Blick auf Werkzeugdrehrichtung)
Drehzahlbereich nmin-1 2.000 - 18.000
max. Betriebsdrehzahl
(abhängig von der Werkzeugaufnahme)		 nmaxmin-1 High Speed Weldon: 12.000
ER 11: 14.000		 High Speed Weldon: 12.000
ER 16: 17.000
Ausstellung mm - 50
Ventiltechnik - extern oder
integriert möglich
Anzahl Werkzeugspindeln 1 2 1 2
Gewicht kg 1,3 1,9 extern: 2,4
integriert: 2,7		 extern: 3,4
integriert: 3,7
Sperrluftvolumen Ql/min 12,5 25 -
Betriebsdruck bar 0,3 7,0
Filterklasse
DIN ISO 8573-1		 µm 0,01 (Klasse 1) 5 (Klasse 3)
Druckluftqualität
DIN ISO 8573-1		 schmutz-, öl- und wasserfrei
max. Axialkraft
auf die Motorspindel		 FmaxN 300
max. Leistung
kurzzeitig		 PmaxW 1.200
max. Strom
kurzzeitig		 ImaxA 6
max. Drehmoment
kurzzeitig		 MmaxNcm 100
Anschlusswiderstand RttΩ 11,6
Anschlussinduktivität LttmH 5,1
Drehmomentkonstante KtNm / A 0,17
Polpaarzahl p 3
Schutzart IP 54
max. zulässige Gehäusetemperatur °C +80
Umgebungstemperatur °C +15 bis +40
relative Feuchte rF% ≤ 85
Einsatzhöhe über NNm ≤ 1.000
