Bearbeitungsaggregat der Basic Line Module - 1-Spindler

Bearbeitungsaggregat

Basic Line Modul

Die Varianten der Basic Line Module sind gemäß des zugrundeliegenden Baukastenprinzips kompatibel zueinander. Besonders bei sich verändernden Anforderungen haben Sie, als Kunde, damit stets die Flexibilität, genau das Bearbeitungsmodul zu nutzen, das Ihre Anforderungen am besten erfüllt – und das bei gleichbleibender Produktivität.

Weitere Ansichten

Produkthighlights

  1. Schneller

    Leistungsstarke Servomotoren ermöglichen höhere Drehzahlen, woraus im Endeffekt kürzere Durchlaufzeiten resultieren.

  2. Leichter

    Durch die kompakte Beschaffenheit der Module ist eine höhere Beschleunigung und damit eine höhere Bearbeitungsgeschwindigkeit möglich.

  3. Individueller

    Das modulare Stecksystem bietet die nötige Flexibilität, die Modulanordnung stets an Ihre individuellen Anforderungen anzupassen.

Produktbilder

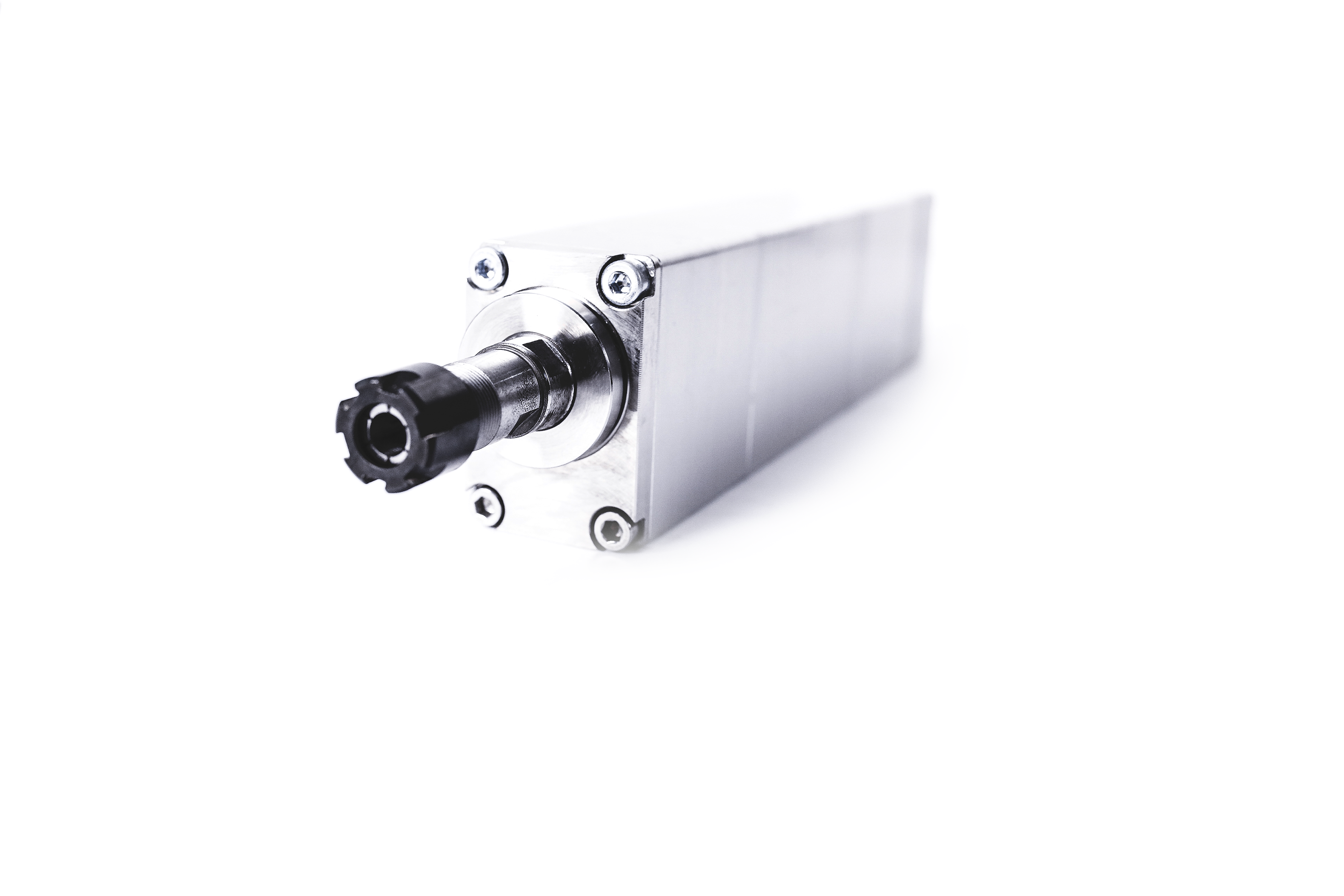

Bearbeitungsaggregat der Basic Line Module - 1-Spindler

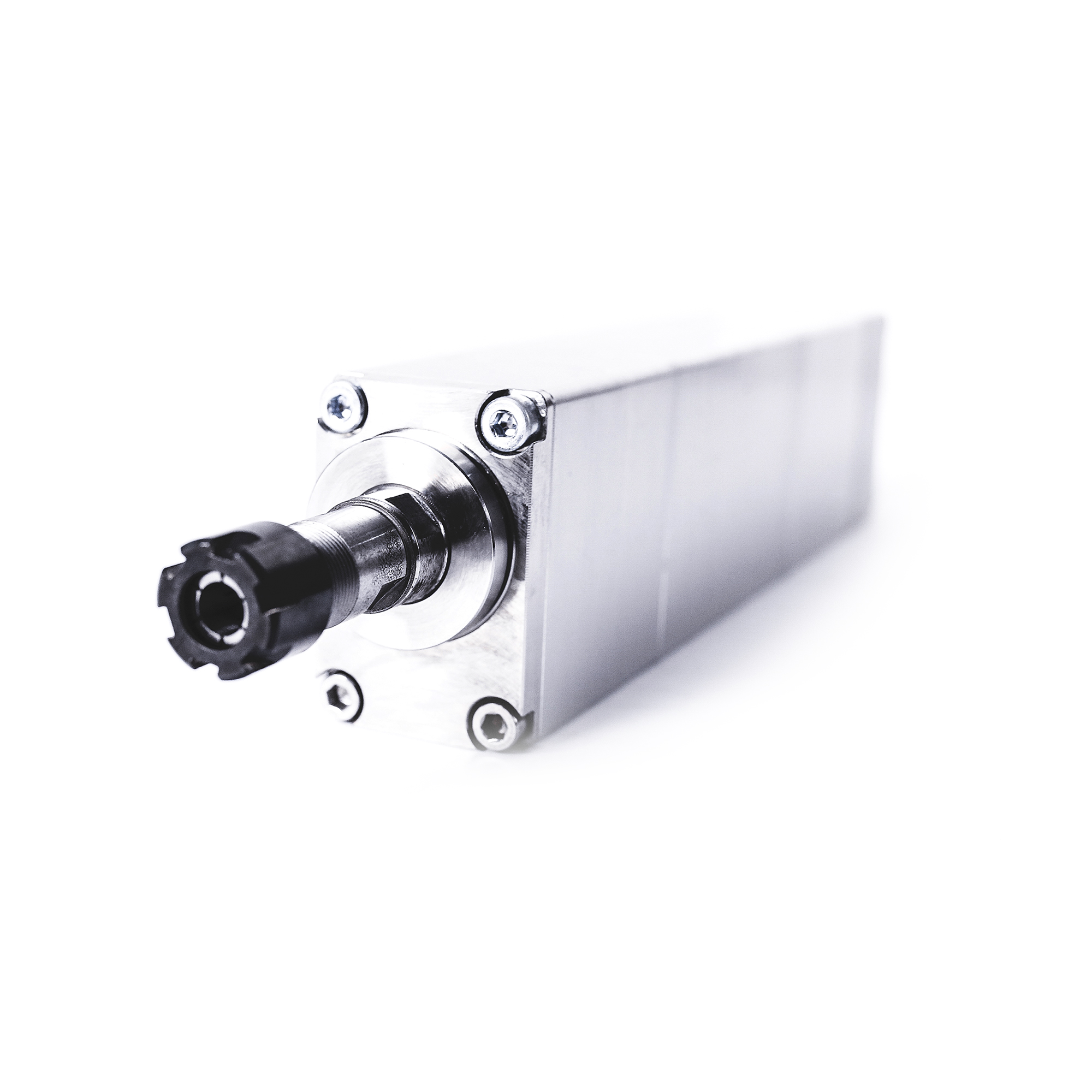

Bearbeitungsaggregat der Basic Line Module - 1-Spindler
ToolDrives - Bearbeitungsaggregat der Basic Line Module
ToolDrives - Bearbeitungsaggregat der Basic Line Module
ToolDrives - Bearbeitungsaggregat der Basic Line Module
ToolDrives - Bearbeitungsaggregat der Basic Line Module

Produktdetails

Technische Daten

ohne Ausstellung mit Ausstellung
Modultyp BV032-01-000 BV032-02-000 BV032-01-050 BV032-02-050
Motorart Drehstromsynchronmotor
Motordrehrichtung Linkslauf (im Blick auf Werkzeugdrehrichtung)
Drehzahlbereich nmin-1 2.000 - 18.000
max. Betriebsdrehzahl
(abhängig von der Werkzeugaufnahme)
nmaxmin-1 High Speed Weldon: 12.000
ER 11: 14.000
High Speed Weldon: 12.000
ER 16: 17.000
Ausstellung mm - 50
Ventiltechnik - extern oder
integriert möglich
Anzahl Werkzeugspindeln 1 2 1 2
Gewicht kg 1,3 1,9 extern: 2,4
integriert: 2,7
extern: 3,4
integriert: 3,7
Sperrluftvolumen Ql/min 12,5 25 -
Betriebsdruck bar 0,3 7,0
Filterklasse
DIN ISO 8573-1
µm 0,01 (Klasse 1) 5 (Klasse 3)
Druckluftqualität
DIN ISO 8573-1
schmutz-, öl- und wasserfrei
max. Axialkraft
auf die Motorspindel
FmaxN 300
max. Leistung
kurzzeitig
PmaxW 1.200
max. Strom
kurzzeitig
ImaxA 6
max. Drehmoment
kurzzeitig
MmaxNcm 100
Anschlusswiderstand RttΩ 11,6
Anschlussinduktivität LttmH 5,1
Drehmomentkonstante KtNm / A 0,17
Polpaarzahl p 3
Schutzart IP 54
max. zulässige Gehäusetemperatur °C +80
Umgebungstemperatur °C +15 bis +40
relative Feuchte rF% ≤ 85
Einsatzhöhe über NNm ≤ 1.000

Downloads

Weitere Produktdetails finden Sie in unseren zugehörigen Datenblättern.

DatenblattBetriebsanleitungStepfiles anfragen
